Di infrastruktur jaringan berskala enterprise, kestabilan koneksi fiber optik adalah hal krusial. Salah satu masalah yang paling sering menyebabkan packet loss atau koneksi flapping adalah redaman kabel optik yang terlalu tinggi. Untuk mencegah downtime mendadak, kita perlu memantau nilai Optical Tx (Transmit) dan Rx (Receive) Power secara real-time.
Pada artikel kali ini, kita akan membahas cara memonitoring redaman SFP pada perangkat Switch Ruijie menggunakan fitur Low-Level Discovery (LLD) via protokol SNMP di Zabbix. Dengan metode LLD, Zabbix akan secara otomatis mendeteksi dan memantau setiap modul SFP yang dicolokkan ke switch tanpa perlu kita konfigurasi manual satu per satu.
Persiapan Sistem
Sebelum memulai konfigurasi di dashboard Zabbix, pastikan beberapa prasyarat berikut sudah terpenuhi:
- Switch Ruijie Terkonfigurasi SNMP: Protokol SNMP sudah aktif di switch dan dapat dijangkau oleh server monitoring.
- Modul SFP Mendukung DDM/DOM: Pastikan modul SFP yang digunakan memiliki fitur Digital Diagnostic Monitoring agar bisa membaca nilai redaman fisik.
- Server Zabbix: Pastikan Anda memiliki akses admin ke dashboard Zabbix (panduan ini sangat relevan untuk Zabbix versi terbaru seperti 7.0).
Langkah Konfigurasi LLD dan Item Prototypes
Proses utamanya terbagi menjadi pembuatan aturan discovery, pembuatan item prototypes untuk membaca data, dan penyesuaian nilai mentah SNMP menjadi metrik yang mudah dibaca.

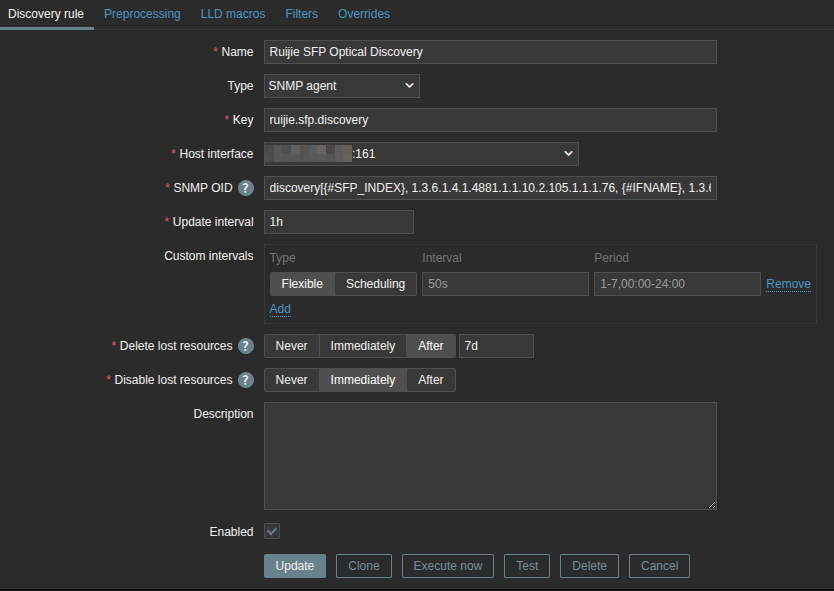

1. Membuat Discovery Rule Baru
Buka dashboard Zabbix, masuk ke bagian Templates atau Hosts, lalu pilih Discovery rules. Buat rule baru dengan tipe SNMP agent. Masukkan parameter SNMP OID (Object Identifier) khusus dari Ruijie yang berfungsi untuk melakukan penemuan (discovery) indeks interface optik secara berulang. Zabbix akan menggunakan rule ini untuk melacak port SFP mana saja yang sedang aktif.
SNMP OID untuk ruijie
discovery[{#SFP_INDEX}, 1.3.6.1.4.1.4881.1.1.10.2.105.1.1.1.76, {#IFNAME}, 1.3.6.1.2.1.31.1.1.1.1]
Format discovery[] ini memerintahkan Zabbix untuk menarik dua tabel SNMP sekaligus dan mencocokkannya.
-
{#SFP_INDEX}, 1.3.6.1.4.1.4881.1.1.10.2.105.1.1.1.76: Bagian ini adalah LLD Macro yang bertugas menemukan indeks sensor optik khusus pada perangkat Ruijie (ditandai dengan enterprise OID 4881). Zabbix akan menyimpan angka indeks port SFP ke dalam variabel{#SFP_INDEX}. -
{#IFNAME}, 1.3.6.1.2.1.31.1.1.1.1: Bagian ini adalah standar umum SNMP (IF-MIB) untuk membaca nama fisik interface (misalnya: GigabitEthernet0/1 atau TenGigabitEthernet0/2). Zabbix menyimpannya ke dalam variabel{#IFNAME}.
2. Mengonfigurasi Item Prototype untuk Rx dan Tx Power
Setelah discovery rule dibuat, langkah selanjutnya adalah masuk ke menu Item prototypes di dalam rule tersebut. Buat dua item terpisah untuk memantau sinyal:

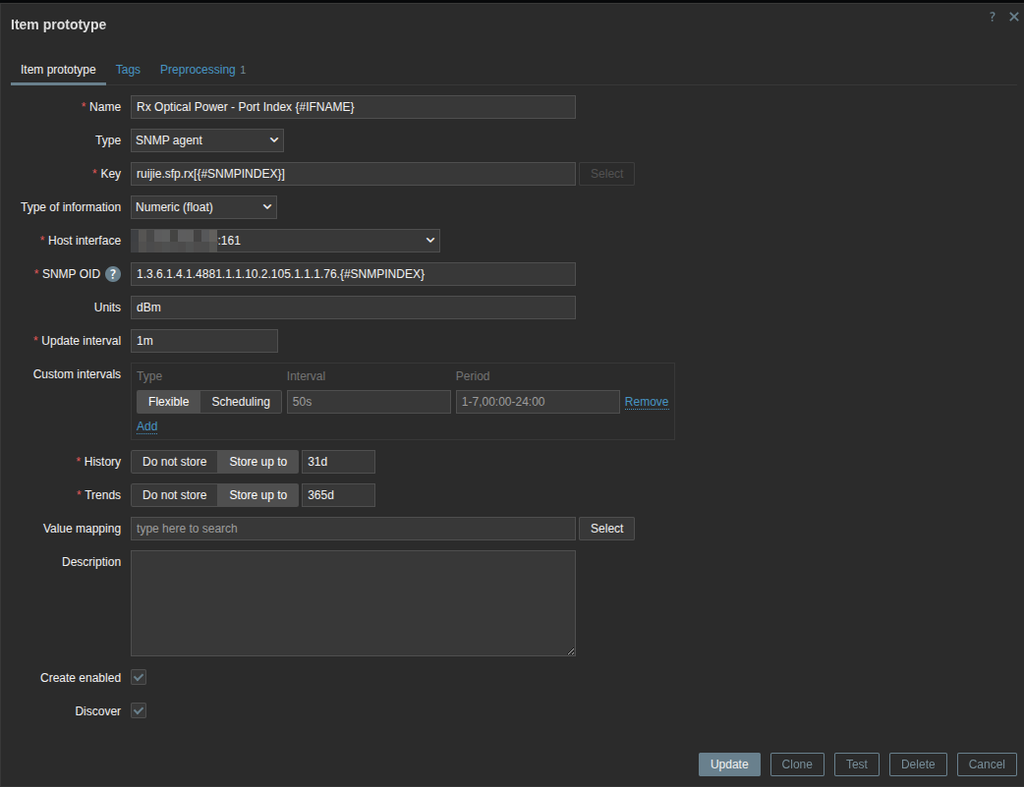

- Optical Rx Power: Masukkan OID spesifik dari Ruijie untuk pembacaan daya terima optik (biasanya berada di bawah rumpun MIB sensor optik Ruijie).
OID pembacaan Rx di Ruijie :
1.3.6.1.4.1.4881.1.1.10.2.105.1.1.1.76
-

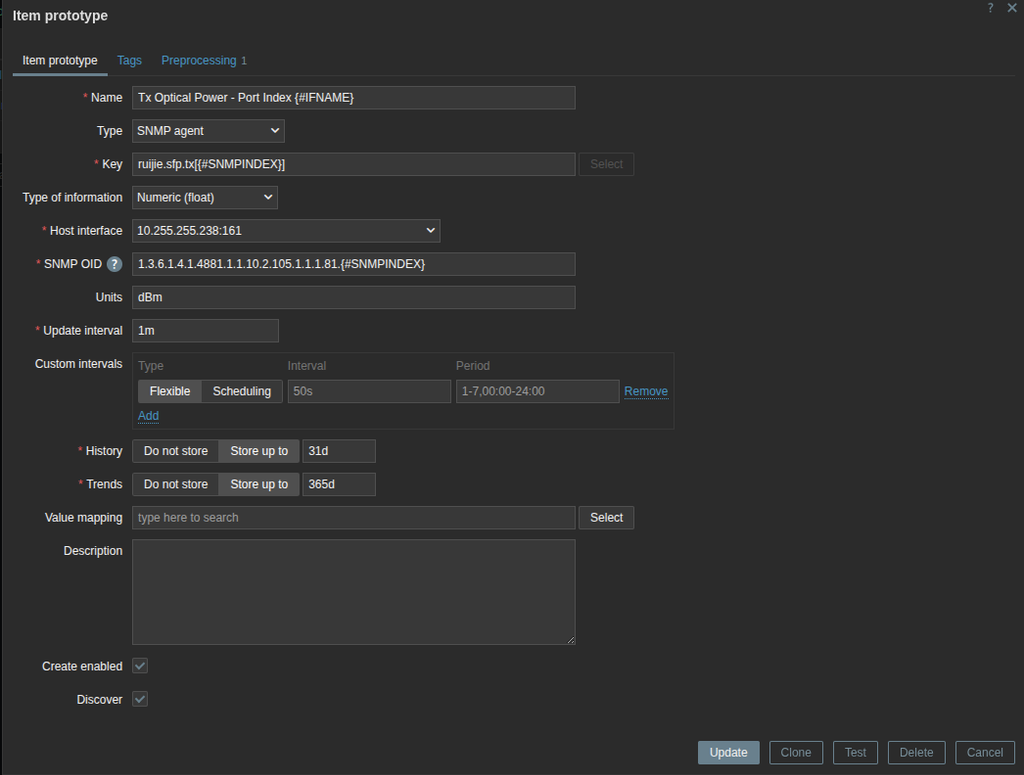

Optical Tx Power: Masukkan OID untuk pembacaan daya pancar optik. Setel tipe informasi ke Numeric (float) dan gunakan satuan
dBm.
OID Pembacaan Tx di Ruijie :
1.3.6.1.4.1.4881.1.1.10.2.105.1.1.1.81
3. Menerapkan Preprocessing Multipliers
Langkah ini sangat krusial. Nilai mentah yang dikirimkan oleh sensor SNMP switch seringkali berupa bilangan bulat yang belum dikonversi (misalnya, nilai redaman -14.50 dBm terbaca oleh SNMP sebagai -1450).

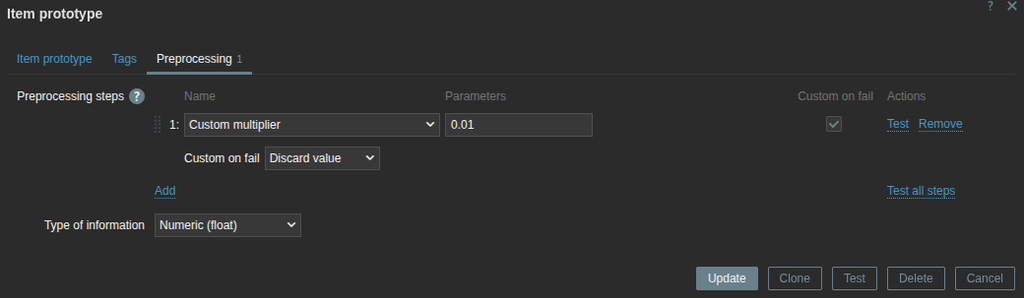

- Masuk ke tab Preprocessing di dalam pengaturan Item Prototype Anda.
- Tambahkan langkah Custom multiplier.
- Masukkan angka pengali, misalnya
0.01atau0.001(sesuaikan dengan output standar MIB Ruijie Anda). Pengali ini akan mengonversi nilai raw dari switch menjadi metrik desimal dBm yang akurat di grafik Zabbix.
Kesimpulan
Dengan memanfaatkan SNMP Low-Level Discovery dan preprocessing yang tepat di Zabbix, pemantauan hardware fiber optik bisa berjalan sepenuhnya otomatis dan skalabel.
